西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下天然氣流量計安裝要求。

　　1 直管段要求

　　根據旋進旋渦流量計的工作原理和流量計對上、 下游直管段要求， 對各種上游阻力件，

　　Q N

　　Q V

　　Pa

　　P

　　P N

　　T N

　　T

　　Z N

　　Z

　　標況下的體積流量(m3/h)

　　工況下的體積流量(m3/h

　　當?shù)卮髿鈮毫Γ↘Pa）

　　流量計取壓孔測量的表壓（KPa）

　　標準狀態下的大氣壓力（101.325 KPa）

　　標準狀態下的絕對溫度（293.15K）

　　被測流體的絕對溫度（K）

　　氣體在標況下的壓縮系數

　　氣體在工況下的壓縮系數

　　注： 當用鐘罩或負壓標定時取 Z N /Z=1,對天然氣(Z N /Z) 1/2 =F Z 為超壓縮因子。

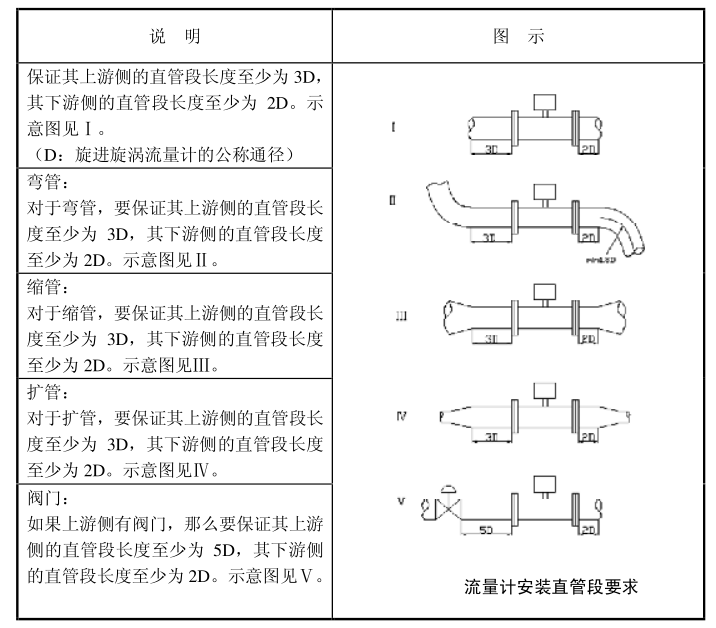

　　建議采用如下圖所列的前后直管段長度， 且保持直管段內壁光滑平直。

　　2 安裝注意事項

　　傳感器按流向標志可在垂直、 水平或任意傾斜位置上安裝；

　　當管線較長或距離振動源較近時， 應在流量計的上、 下游安裝支撐， 以消除管線振

　　動的影響；

　　傳感器的安裝地點應有足夠的空間， 以便于流量計的檢查和維修， 并應滿足流量計

　　的環境要求；

　　應避免外界強磁場的干擾；

　　在室外安裝使用時， 應有遮蓋物， 避免烈日曝曬與雨水浸蝕， 影響儀表使用壽命；

　　管線試壓時， 應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損

　　壞壓力傳感器。

　　應注意安裝應力的影響， 安裝流量計上游和下游管道應同軸， 否則會產生剪切應力。

　　安裝流量計的位置應考慮密封墊片的厚度， 或在下游側安裝一個彈性伸縮節。

　　安裝流量計之前應先清除管道中的焊渣等雜物。

　　防爆場所安裝要求

　　流量計應有可靠的接地， 防爆接地不應與強電系統的保護接地共用。

　　現場測試電源時， 不允許使用交流電源接地。

　　在任何情況下， 用戶不得自行更改防爆電路、 元器件和防爆型式。

　　必須先切斷外接電源再打開轉換器蓋子。

　　相信通過以上天然氣流量計安裝要求的全部容，能夠使大家有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
